油浸式變壓器結構

　　油浸式變壓器，作為電力系統中不可或缺的重要組件，其結構設計的合理性和制造質量的優劣直接影響到電力系統的穩定運行和電能質量。下面，我們將對油浸式變壓器的結構進行詳細的解析。

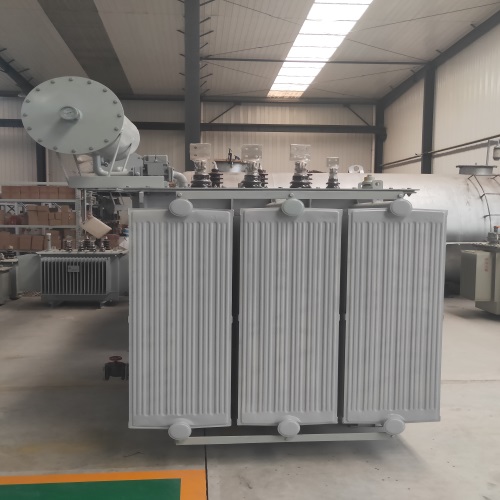

　　油浸式變壓器的基本結構主要由鐵心、繞組、油箱、油泵等部分組成。這些部分相互協作，共同完成了變壓器的電壓變換、電能傳輸和散熱等重要功能。

　　首先，鐵心是油浸式變壓器的磁路主體，由多個硅鋼片疊加而成，以提高變壓器的磁通連續性和磁路磁導率。鐵心的結構分為心式和殼式兩種。心式變壓器的原、副繞組套裝在鐵心的兩個鐵心柱上，結構簡單，電力變壓器通常采用這種結構。而殼式變壓器的鐵心包圍繞組的上下和側面，制造相對復雜，多用于小型干式變壓器。

　　繞組，作為變壓器的電路部分，是油浸式變壓器的另一個核心組件。它通常由高壓繞組和低壓繞組組成，用絕緣銅線或鋁線繞制而成。繞組的作用是電流的載體，產生磁通和感應電動勢。根據繞組的排列方式，繞組又可分為同心式和交疊式兩種。這些繞組通過鐵心連接，實現了電壓的升降，滿足了不同電力系統的需求。

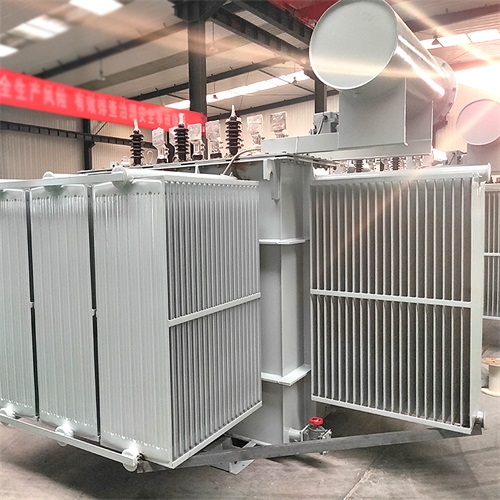

　　油箱是油浸式變壓器的外殼，不僅用于儲存變壓器油，還要起到隔離、散熱、防腐等作用。油箱一般采用鋼板焊接而成，表面進行防腐處理，以確保變壓器的長期穩定運行。變壓器油在油箱內循環流動，不僅起到絕緣和散熱的作用，還能保護鐵心和繞組免受外界環境的侵蝕。

　　油泵作為油浸式變壓器油循環系統的核心部件，其重要性不言而喻。油泵能夠?qū)⒂拖渲械挠捅盟偷阶儔浩鲀?nèi)部，同時也能夠?qū)⒆儔浩鲀?nèi)部的油循環回油箱，保證油的流動和循環。這種循環流動不僅有助于散熱，還能防止油質老化和沉淀物的形成，從而延長變壓器的使用壽命。

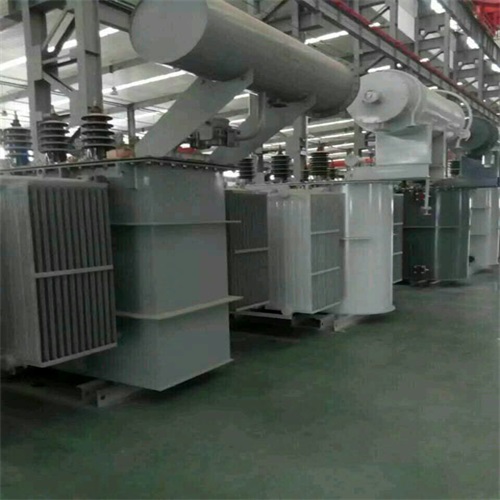

　　此外，油浸式變壓器還包括一些附件，如分接開關、氣體繼電器(瓦斯繼電器)、安全氣道、絕緣套管等。分接開關利用開關與不同接頭連接，可改變原繞組的匝數，達到調節電壓的目的。氣體繼電器則安裝在變壓器的油箱和儲油柜間的管道中，主要起保護作用，一旦變壓器內部出現故障，氣體繼電器會迅速動作，切斷電源，防止事故擴大。

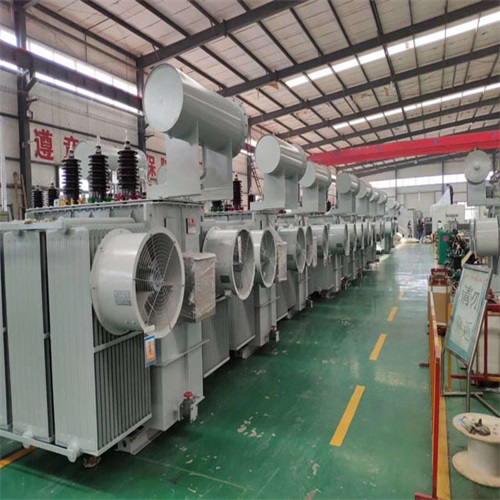

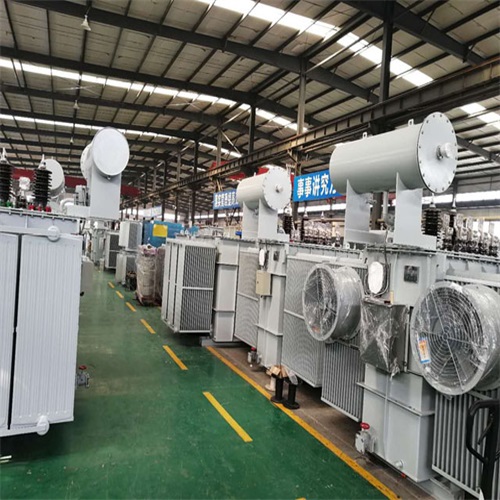

　　在實際應用中，油浸式變壓器通常采用全充油的密封型設計，依靠油作為冷卻介質，如油浸自冷、油浸風冷、油浸水冷及強迫油循環等。這種設計使得變壓器在運行過程中能夠保持良好的散熱性能，確保其在各種惡劣環境下都能穩定運行。

　　總的來說，油浸式變壓器的結構設計是一個復雜而精細的過程，需要考慮到眾多因素，如電氣性能、機械強度、散熱性能、環境適應性等。只有各個部分協同作用，才能確保變壓器的正常運行和電力系統的穩定供電。同時，隨著科技的進步和電力需求的增長，油浸式變壓器的結構設計也將不斷優化和創新，以滿足未來電力系統的更高需求。
