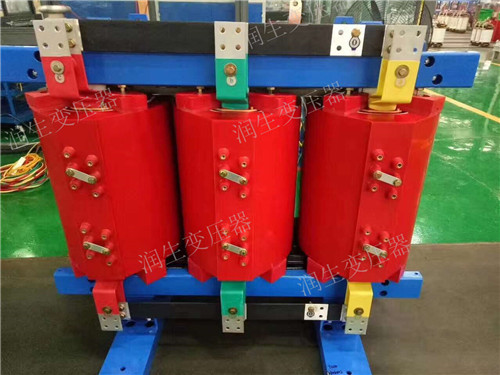

1600KVA干式變壓器

　　產品概述

　　1600KVA干式變壓器可作為油浸式配電變壓器更新換代產品，是各類干式變壓器中性能較優的產品，特別適用于城市電網、高層建筑、商務中心、劇院、醫院、賓館、隧道、地鐵、地下電站、試驗室、車站、碼頭、機場、組合變電站等重要場所。

　　產品特點

　　我廠生產的1600KVA干式變壓器為國內第一批領有產品型號注冊證書的低噪聲、低損耗型樹脂澆注線圈干式變壓器。由于先進的設計、優質的材料、科學的配方、嚴格的工藝和高標準的檢測，使產品具有如下特點：

　　高壓線圈用銅線，低壓線圈用銅線或銅箔繞制，真空狀態下環氧樹脂澆注，固化后形成堅固的圓筒形整體，機械強度高，局部放電小，可靠性高。

　　阻燃、防爆、不污染環境。纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，不會因短路產生電弧，高熱下樹脂不會產生有毒有害氣體。

　　線圈不吸潮，鐵心夾件有特殊的防蝕保護層，可在100%相對濕度和其它惡劣環境中進行。間斷運行無須去潮處理。

　　抗短路、雷電沖擊水平高。

　　線圈內外側樹脂層薄，散熱性能好。冷卻方式一般采用空氣自然冷卻(AN).對于任何保護等級的變壓器，都可配置風冷系統(AF),以提高短時過載能力，確保安全運行。

　　損耗低，節電效果好，運行經濟，可免維護。

　　體積小，重量輕，占地空間小，安裝費用低，不須考慮排油池、防火消火設施和備用電源等。

　　因無火災、爆炸之虞，可分散安裝在負荷中心，充分靠近用電點，從而降低線路造價和節省昂貴的低壓設施費用。

　　外殼保護裝置

　　外殼材料采用不銹鋼或鋁合金。防護等級達到IP20和IP23。IP20外殼可防止直徑大于12mm的固體異物進入，對變壓器作進一步的安全保護。IP23外殼更兼具防止與垂直線60°角以內的水滴流入，可適用于戶外運行。

　　溫控、溫顯

　　溫控系統由溫度控制器和安裝在產品*熱點即低壓繞組上端部的PTC測溫元件構成，實現對變壓器的溫度測量與控制，若由于過載運行或故障引起變壓器繞組溫度過高，溫度控制器發出報*信號，溫度超過安全值時會自動跳閘。采用強迫風冷時則由溫度控制器根據繞組溫度高低決定冷卻風機的投入或切換。

　　溫顯系統直接顯示變壓器運行過程中繞組的熱點溫度，可和溫控系統配合使用。

　　溫控和溫顯系統可以安裝在距變壓器主體一定距離外，其測溫元件引線的長度分別為：

　　溫控：<20m

　　溫顯：<10m(二線制)

　　<100m(帶有補償導線的二線制)

　　1600KVA干式變壓器特性：

　　1、F(H)級絕緣——薄絕緣帶填料環氧樹脂澆注，具有更好的耐熱性能，壽命期內和熱態運行時絕緣性能滿足要求。

　　2、極強的過載能力和阻燃性——高比例填料薄絕緣結構，使產品具有更大的散熱容量和良好的防火阻燃性能。短時過載可達150%。

　　3、局放量小——高真空加壓力澆注設備和均勻場強的設計，避免了澆注時殘留氣泡和局部放電現象的產生。

　　4、澆注線圈永不龜裂——德國PC公司特有的定向凝膠技術，使環氧樹脂凝膠反應透徹無應力積聚。帶填料環氧樹脂材料與線圈導體的熱漲系數更趨接近，氣溫或負載的驟變不會引起樹脂開裂。壽命期長達三十年。

　　5、鏡面澆注——特殊澆注模具和澆注工具，使線圈澆注一次成形，無需打磨和修補，保證線圈表面保持特有的鏡面效果，不但美觀而且不易積塵，避免了二次打磨和修補所引起的表面絕緣層損傷或起層。

　　6、極強的抗短路和抗過電壓能力——低壓線圈采用箔繞結構，高壓線圈采用分段圓筒式結構，環氧樹脂整體澆注，具有極好的機械強度和均勻電場分布。

　　7、良好的環境適應性——致密的環氧樹脂絕緣保護層具有百分之百的防潮防水性，無需干燥處理可直接投入運行。

　　8、環保、節能、安全性好——低噪音、低損耗、安全防火無污染。
