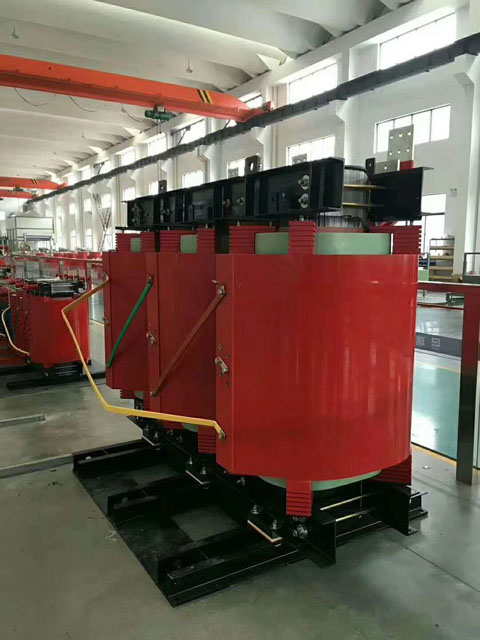

SCB10-5000KVA干式變壓器
SCB10-5000KVA干式變壓器采用環氧樹脂澆注三相干式變壓器具有運行穩定，阻燃防火，無污染，可直接安裝在負荷中心。免維護、安裝簡便。防潮性能好，停運后不經預干燥即可投入運行。損耗低，局部放電量低、噪音小、強迫風冷條件下可以120% 額定負載運行。自己備有完善的溫度保護控制系統，為變壓器穩定運行提供可靠保障。該產品的可靠性指標已經達到國內先進水平。
SCB10-5000KVA干式變壓器特點：
1、線圈采用銅導線纏繞或箔繞，以玻璃纖維增強，環氧樹脂不加填料真空干燥脫 氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。
2、高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便于調檔，美 觀整齊。
3、鐵芯采用優質晶粒取向冷軋硅鋼片疊制，45度全斜多階梯接縫。表面用樹脂絕 緣涂層覆蓋，耐潮濕，防銹，降噪。
4、鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于穩定壓緊狀態，以降低噪 音。
5、變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配 備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置后，可提高輸出容量20%。
6、配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(Pt100)。以監測變壓器繞 組溫升，自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能，為干式變壓器提供可靠的過載保護裝置，從而提高干式變壓器 運行的安全性。
SCB10-5000KVA干式變壓器結構：
1、鐵芯：鐵芯選用進口優質冷軋硅鋼片，三階全斜接縫結構，芯柱采用F級無緯帶 綁扎，鐵芯表面采用環氧樹脂包封，降低了空載損耗，空載電流和鐵皮噪聲，夾件和緊回件經特殊表面處理，使產品外觀質量有了進一 步提高。
2、溫控系統和風冷系統：采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風 壓高，外形美觀等特點，增強了變壓器的過載能力。溫度控制采用智能溫控儀，提高了變壓器運行安全可靠性。
3、保護外殼和出線母排：保護外殼對變壓器作進一步安全保護，防護等級有IP20 、IP23等。外殼材料有鋁合金、冷軋鋼板，不銹鋼等供用戶選擇。低壓出線用標準母線排出線，側出線和頂出線均可，也可為用戶設計 特殊出線方式。
SCB10-5000KVA干式變壓器性能參數：
1、SCB10干式變壓器主要性能參數見表
2、相數：3相
3、頻率：50Hz
4、絕緣耐熱等級：F級
5、繞組平均溫升：≤100K
6、局部放電量：小于5pc
SCB10-5000KVA干式變壓器根據標準《干式電力變壓器》制造，本產品性能損耗低，節能效果好，運行經濟，免維護。除工藝結構先進，抗短路、雷電沖擊水平高外，還具有阻然、防潮、防塵、噪音低等特點，可深入負荷。廣泛適用于高層建筑、機場、車站、碼頭、電廠、變電站等。特別適合于易燃易爆等防火要求高的場所安裝使用。
本公司生產的標準型SCB10-5000KVA干式變壓器為不帶外殼，防護等級為IP00，如客戶需要可提供防護等級為IP20和IP23的外殼。外殼可根據客戶要求選用普通鋼板、不銹鋼板、鋁合金等材料制作，并作酸洗、磷化、噴塑等處理。溫度控制顯示儀、負荷測錄儀安裝在外殼低壓側，方便用戶觀察，可靠。
