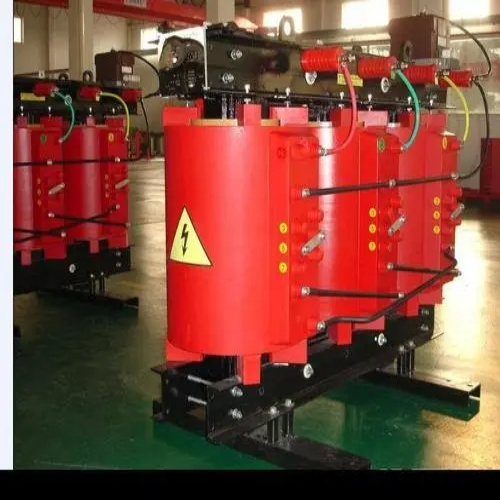

干式變壓器溫度范圍

　　干式變壓器的溫度范圍主要取決于其絕緣材料的耐熱等級以及運行環境條件。以下是對干式變壓器溫度范圍的詳細闡述：

　　一、絕緣材料耐熱等級與溫度范圍

　　干式變壓器通常采用F級和H級絕緣材料，這兩種材料的耐熱等級決定了變壓器的最高允許溫度。

　　F級絕緣材料：允許的溫升為100K，最高允許溫度為155℃。這意味著，在變壓器運行過程中，其溫度不應超過155℃。

　　H級絕緣材料：允許的溫升為125K，最高允許溫度為180℃。因此，采用H級絕緣材料的干式變壓器在運行時，其溫度上限為180℃。

　　二、運行環境溫度與溫度范圍

　　干式變壓器的運行環境溫度也會影響其實際溫度范圍。在額定負載下，變壓器的溫度是環境溫度與額定溫升之和。

　　額定溫升：通常可在80~110℃之間，具體取決于變壓器的設計和生產過程。

　　環境溫度：干式變壓器運行的環境溫度通常在0~40℃之間。在負荷相同的情況下，夏季的絕對溫度往往較高，冬季的絕對溫度往往較低。

　　例如，某臺干式變壓器額定溫升為90℃，在額定負載和40℃環境溫度下(炎熱的夏季)，其最高溫度為130℃(90℃+40℃);如果環境溫度較低(在寒冷的冬季)，例如10℃，那么該變壓器的最高溫度則為100℃(90℃+10℃)。

　　三、溫度監控與保護措施

　　為防止干式變壓器溫度過高，需要采取嚴格的溫度監控和保護措施。

　　溫度監控：通過預埋在低壓繞組中的熱敏測溫電阻(如Pt100)測取溫度信號，并實時顯示各相繞組溫度(三相巡檢及最大值顯示，并可記錄歷史最高溫度)。

　　冷卻系統：當繞組溫度達到一定閾值時(如110℃)，系統自動啟動風機冷卻;當繞組溫度降低至某一值(如90℃)時，系統自動停止風機。

　　報警與跳閘：當繞組溫度繼續升高至155℃時，系統輸出超溫報警信號;若溫度繼續上升達170℃，則須向二次保護回路輸送超溫跳閘信號，使變壓器迅速跳閘以防止故障擴大。

　　四、其他注意事項

　　溫度異常處理：出現過高的溫升時，需要啟動散熱冷卻系統進行降溫，或者進行適當的降負荷管理。對于持續的異常溫升，應排查溫升異常的原因并進行相應處理。

　　絕緣老化：如果干式變壓器繞組溫度過高，會加速其絕緣老化過程，進而影響使用壽命或出現短路、著火等故障。因此，單獨從熱點溫度的角度來看，變壓器的運行溫度越低越好。

　　綜上所述，干式變壓器的溫度范圍受其絕緣材料耐熱等級、運行環境溫度以及溫度監控與保護措施等多種因素的影響。為確保變壓器的安全穩定運行，應嚴格遵循相關標準和規定進行溫度監控和管理。
