非晶合金變壓器內部結構

　　非晶合金變壓器的內部結構主要包括鐵芯、繞組、油箱(對于油浸式變壓器)、絕緣材料以及其他附件。以下是對這些主要部件的詳細介紹：

　　一、鐵芯

　　材料：非晶合金變壓器采用非晶合金帶材作為鐵芯材料。非晶合金是一種高效節能新材料，由鐵、鎳、鈷、鉻、錳等金屬元素為基礎，并加入少量的硼、碳、硅、磷等元素制成。它在快速冷卻過程中形成無定形結構，具有獨特的物理和化學特性，如高飽和磁感應強度、低矯頑力、超低損耗和低勵磁電流等。

　　結構：鐵芯通常由四個單獨鐵心框在同一平面內組成三相五柱式或三相三柱式，截面形狀呈長方形。鐵芯需要經過退火處理，并帶有交叉鐵軛接縫。這種結構有助于減小渦流損耗和磁滯損耗，提高變壓器的運行效率。

　　二、繞組

　　材料：繞組通常采用矩形設計，高壓繞組采用縮醛漆包線繞制，低壓繞組則采用無氧銅導線或銅箔線圈。

　　結構：繞組可單獨繞制成型，分為雙層或多層矩形層式。繞組在制造過程中，需要嚴格控制線圈的排列和固定，確保繞組之間的絕緣性能良好。同時，繞組還需要進行嚴格的電氣性能測試，以確保其滿足變壓器的設計要求和使用要求。

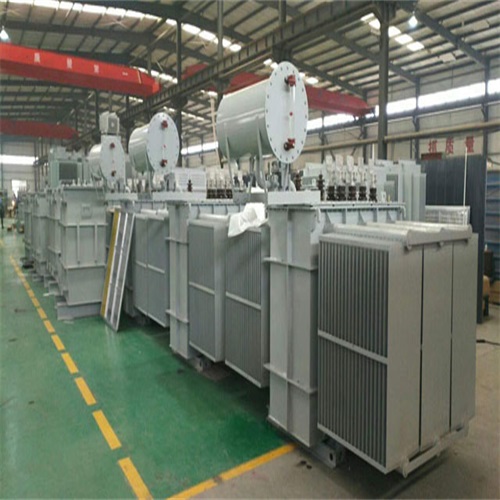

　　三、油箱(對于油浸式變壓器)

　　材料：油箱通常采用優質鋼板焊接而成，具有足夠的強度和密封性。

　　結構：油箱為全密封免維護的波紋結構，內部填充變壓器油，起到絕緣和散熱的作用。油箱上還設有排油閥、油位計、溫度計等附件，用于監測和維護變壓器的運行狀態。

　　四、絕緣材料

　　作用：絕緣材料用于保證變壓器內部各部件之間的電氣隔離，防止電流泄漏和短路。

　　種類：常見的絕緣材料包括絕緣紙、絕緣紙板、絕緣油等。

　　五、其他附件

　　排風裝置：用于散熱和通風，確保變壓器內部溫度不會過高。

　　絕緣套管：用于引出高壓和低壓引線，同時保證引線與油箱之間的絕緣。

　　測溫裝置：用于監測變壓器內部的溫度，防止溫度過高導致設備損壞。

　　保護裝置：如熔斷器、過流繼電器等，用于在變壓器發生過載或短路時切斷電源，保護變壓器免受損壞。

　　綜上所述，非晶合金變壓器的內部結構體現了技術的先進性和設計的合理性。這些部件在變壓器的運行過程中各自發揮著重要作用，共同保證了變壓器的安全、高效、穩定運行。
