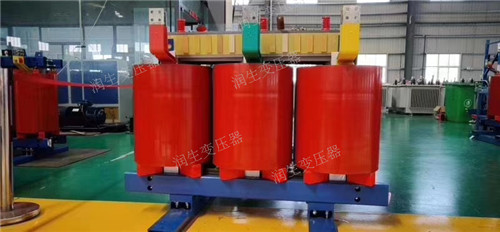

干式變壓器組成結構是怎樣的

　　干式變壓器一般是由鐵心和繞阻兩部分組成。鐵心是由鐵心柱和鐵軛構成，鐵心一般是用雙面都涂成絕緣漆的硅鋼片折成，鐵軛通常是由含硅量較高且表層涂成絕緣漆的硅鋼片累加成的。這種結構不但能夠減少鐵心內部磁滯，并且減少鐵心的渦流損耗。

　　繞阻是干式變壓器主要的電路通道，主要采用紙包的絕緣扁線或圓線相疊繞制而成。目前大多數干式變壓器的繞阻慢慢應用箔式構造。由于這種結構不僅可以提高干式變壓器的冷卻性能和機械強度，而且還可以大大提高干式變壓器的耐壓力。

　　除了繞阻及鐵心，干式變壓器也有絕緣結構。干式變壓器的絕緣結構由內部絕緣外部絕緣構成。對干式變壓器的構造掌握有利于增強對干式變壓器的特征等方面的掌握。
