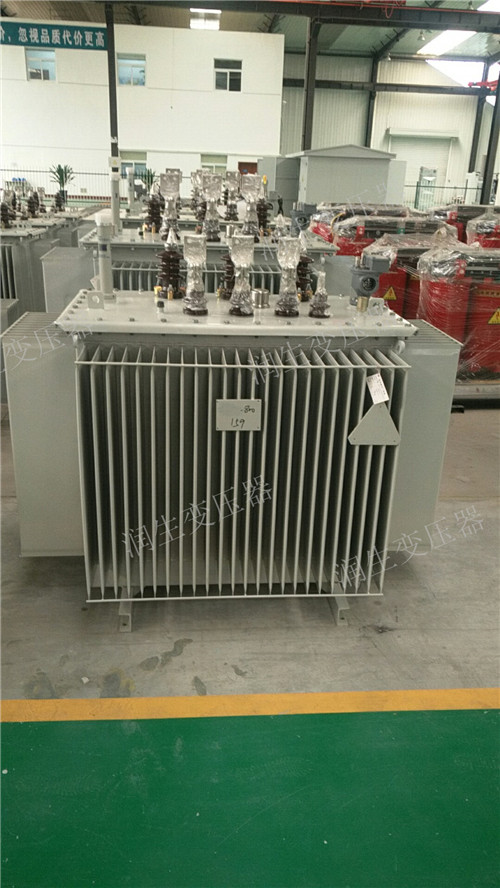

S13-500KVA油浸式變壓器可廣泛用于項目建筑、工礦企業、鉆井平臺等，特別適用于易燃、易爆等防炎要求高以及環境惡劣的場所使用，也可用居民區、商業街道、工礦企業和農村動力及農網改造之用。S13-500KVA油浸式變壓器器身采用了新型絕緣結構，提高了抗短路能力;鐵芯由高質量冷軋硅鋼片制成;高壓繞組均選用優質無氧銅線為材料，并采用多層圓筒式結構;所有緊固件均采用特殊放松處理。產品具有高效率、低損耗的特點，可節省大量的電耗和運行費用，社會效益顯著，是國家推廣的高新技術產品。

　　S13-500KVA油浸式變壓器特點：

　　1 、損耗低

　　按現行國際GB/T6451-2015《三相油浸電力變壓器技術參數和要求》容量30-1600kVA，S13-M.RL系列空載損耗平均下降50%，負載損耗平均下降30%;S11-M.RL系列空載損耗平均下降30%負載損耗平均下降25%。

　　2 、空載電流低

　　由于卷鐵心材質優良以及繞制加工特點，使空載電流顯著降低。按現行國GB/T6451-1999、S13-M.RL系列空載電流平均下降75%;S11-M.RL系列空載電流平均下降75%。

　　3 、運行噪聲低

　　按JB/T10088-1999噪聲標準，S13-M.RL及S11-M.RL系列噪聲均降低約7-9dB。

　　4 、抗短路能力強

　　S13-500KVA油浸式變壓器器身整體成立體三棱柱形狀，四周及中央均設置拉螺桿，與上下鐵軛絕緣及層壓木塊構成一體，能有效抵御突發短路時的軸向，輻向機械應力。

　　S13-500KVA油浸式變壓器結構特點：

　　1、鐵心

　　采用材質性能不低于30ZH110冷軋硅鋼片;三相三柱立體對稱結構有平衡的三相磁路;每組(卷)心片由薄鋼帶在專用鐵心卷繞機上繞制，壓力均勻緊實;鐵心框片經真空退火處理，消除應力，提高電磁性能;鐵心表面涂環氧樹脂漆，防潮，固化。

　　2、 繞組

　　采用低氧銅材質的紙包銅扁線或QQ-2縮醛漆包圓銅線;低壓線圈為雙層或四層圓銅式或新螺旋式，或箔式。高壓線圈為多層圓筒式;線圈油道為瓦楞結構，層間絕緣為雙面點膠紙;低壓及高壓表面均加繞環氧樹脂半粘性玻璃纖維帶，增加機械強度。

　　3、 器身、引線

　　采用絕緣紙板制作上下鐵軛絕緣;采用層壓木制作平衡墊塊絕緣;采用層壓紙板作引線支架;所有緊固件均為有效鎖緊的防松螺母。

　　4、 油箱

　　采用三角形結構的全密封波紋油箱，三相均設置波紋片以保證散熱及補償隨油溫變化而致油體積變化的膨縮體積;箱蓋面上裝有帶壓力釋放閥的油位計便于加油及觀察油面高度，及對變壓器內部突發故障過壓時釋放壓力安全保護。

　　產品標準：

　　GB/T6451-2015《三相油浸電力變壓器技術參數和要求》

　　適用環境:

　　同油變

　　S13-500KVA油浸式變壓器結構特征：

　　1.變壓器鐵芯選用優質冷軋取向硅鋼片，利用自動橫剪工藝和應用階梯接縫(Step-Lap)工藝制造，改善了磁通密度在鐵心內部的分布狀況，減少鐵心的振動能量，有效地降低了噪聲，降低了損耗。

　　2.線圈選用高強度漆包線(或紙包線)卷繞，圓筒式(或餅式)結構，安匝分布均勻，絕緣結構合理，具有很強的抗短路能力。

　　3.油浸式變壓器器身緊固采用防松結構，緊固部分帶自鎖防松螺母，采用了不吊芯結構，能保證長途運輸后運行時不松脫。

　　4.波紋油箱的波紋片取代了儲油柜，波紋片可以隨變壓器油體積的變化而漲縮，使變壓器與大氣隔絕，防止和減緩油的劣化和絕緣受潮，增強運行可靠性，正常運行免維護。

　　5.配有"遙測"信號溫度計和壓力釋放閥，增強了變壓器運行的可靠性

　　S13-500KVA油浸式變壓器產品參數：

　　輸入輸出電壓：(根據要求訂做所需)

　　額定工作頻率：50Hz/60Hz

　　抗電強度：2.5KV / 60s

　　緣電阻 gt; 20MΩ/ DC500V

　　緣等級：A級，105℃

　　冷確方式：油冷

　　接線方式：自藕：Y型 ，隔離 △/Y(其他接線方式在訂貨時需注明)

　　容量范圍：10KVA-2000KVA
